進口氣動三通內螺紋球閥，Pneumatic three-way thread ball valve，也叫氣動三通小口徑球閥，氣動三通絲扣球閥，氣動不銹鋼三通球閥，是指有氣動執行器和內螺紋的三通球閥組成，一般是小口徑DN10-50，有氣動執行器來控制三通球閥的合流或者分流，換向的球閥。適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水等管路。



氣動三通三片式球閥分為“L型氣動三片式球閥”與“T型氣動螺紋球閥”，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。氣動三通內螺紋球閥任一通口均可用作入口而無泄漏，并可根據工況需要制成L型或T型通道，氣動三通內螺紋球閥安裝方便。



（1）氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。

（2）兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。

（3）四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。

（4）T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。

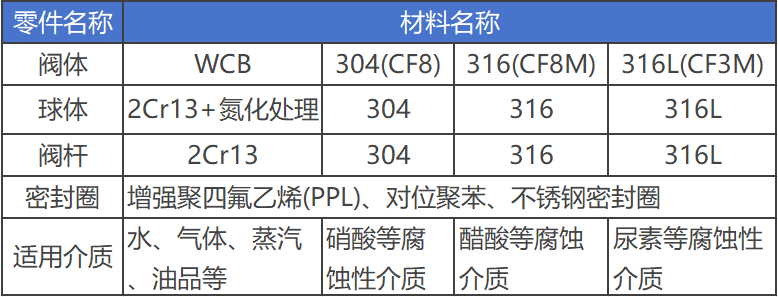

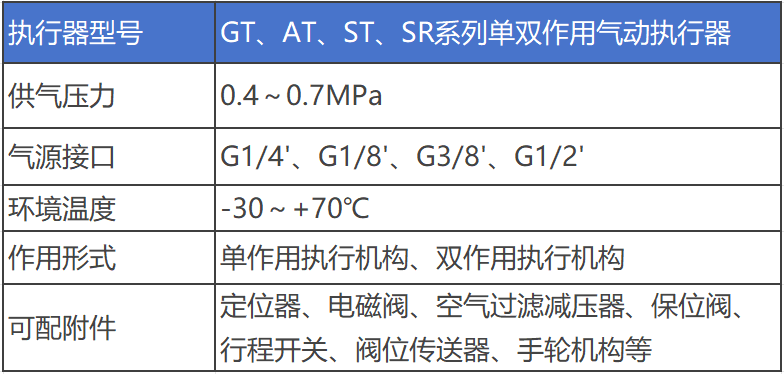

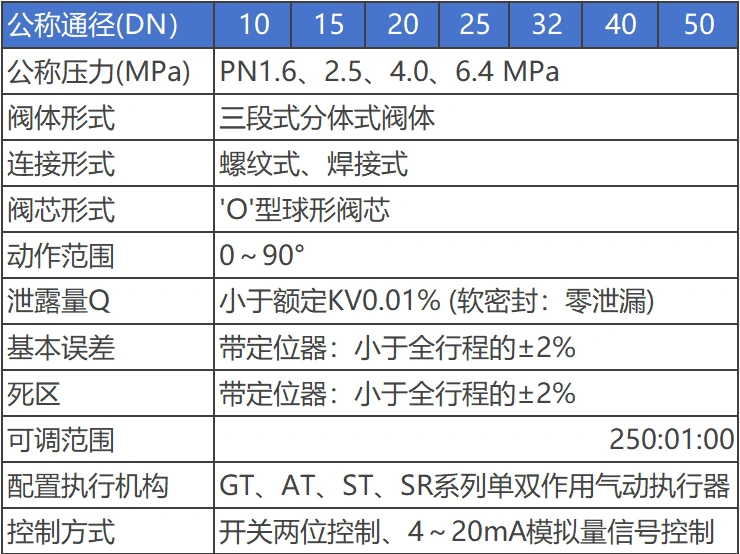

進口三通球閥參數

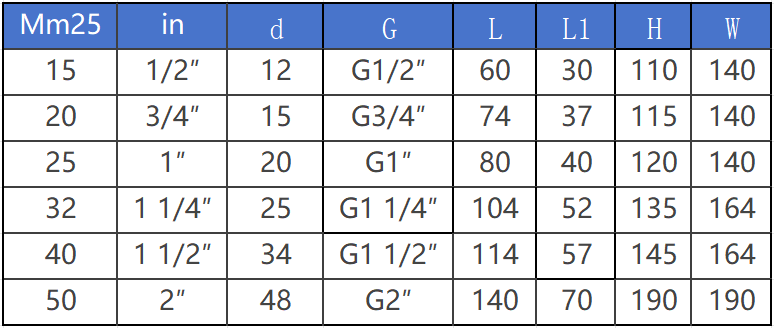

進口三通球閥尺寸

進口三通球閥安裝連接尺寸

進口三通球閥的工作原理是通過旋轉球體來控制流體的分流或合流，實現流體在不同通道之間的切換。這種閥門結構使其具有優越的分流和合流控制性能，適用于需要調節流向和分配流體的管道系統。



以下是進口三通球閥的工作原理步驟：



1.主通道：當三通球閥處于正常工作狀態時，流體通過閥門的主通道流動，此時球體處于中間位置，主通道和兩個側通道均未連接。



2.分流：當需要分流流體時，通過手動杠桿或手輪旋轉球體，使其轉動到一側，與主通道形成連接，而另一側通道關閉。這樣，流體會被導向到另一個側通道，實現了流體的分流。



3.合流：當需要合流流體時，再次旋轉球體，使其轉動到另一側，與主通道形成連接，而前一側通道關閉。這樣，流體會重新合并到主通道中，實現了流體的合流。



4.控制流量：通過控制球體的旋轉角度，可以調節側通道的開啟程度，從而實現對分流和合流流體的精確控制和流量調節。



5.密封性：三通球閥的球體和閥座之間形成較好的密封，可以有效防止流體泄漏，確保系統的安全和穩定。



6.操作方式：進口三通球閥通常采用手動操作，通過手動杠桿或手輪旋轉球體實現分流和合流的切換。也可以選擇氣動或電動操作，以實現自動化控制和遠程操作。



進口三通球閥的工作原理使其在流體的分流和合流控制方面具有優勢，廣泛應用于各種工業流程和管道系統中。在實際應用中，應根據具體的應用場景、流體特性和工作要求來選擇合適的型號和材質的三通球閥，確保閥門能夠滿足特定的應用需求和工程要求。



美國米勒（Miller）是一家備受信賴的工業閥門制造商，其產品線涵蓋了各類高品質的閥門，包括進口三通球閥。這類閥門采用了法蘭連接方式，能夠緊密連接于管道系統，適用于需要頻繁開關和可靠密封的工業場合。



米勒進口三通球閥的設計結構包括閥體、閥球、法蘭連接部分以及密封件等關鍵組件。閥球通過旋轉來實現介質的流通控制，保證了閥門的高效工作。米勒的三通球閥采用高品質的材料和先進的制造工藝，保證了其在不同工況下的穩定性和可靠性。



美國米勒進口三通球閥在工業自動化控制系統中扮演著重要的角色。其優異的性能和可靠的品質使得其在石化、化工、電力、水處理等領域得到了廣泛應用，為工業生產提供了可靠的流體控制解決方案。米勒作為一家具有豐富經驗和先進技術的工業閥門制造商，為客戶提供了優質的產品和服務。





進口三通球閥在工業和工程領域中有多種重要作用，其主要作用是實現流體的分流和合流，適用于需要調節流向和分配流體的管道系統。以下是進口三通球閥的主要作用：



流體分流：進口三通球閥可以通過旋轉球體，使其與一個側通道連接，而另一個側通道關閉，從而實現流體的分流。這使得流體可以在不同通道中流動，實現流向的分配。



流體合流：進口三通球閥可以通過再次旋轉球體，使其與另一個側通道連接，而前一側通道關閉，從而實現流體的合流。這使得來自不同通道的流體重新匯聚到主通道中。



流量調節：通過控制球體的旋轉角度，可以調節側通道的開啟程度，從而實現對分流和合流流體的精確控制和流量調節。



快速切換：三通球閥的旋轉結構使其能夠快速完成分流和合流的切換動作，從而實現快速調整和改變流體的流向。



簡單操作：進口三通球閥通常采用手動操作，通過手動杠桿或手輪旋轉球體實現分流和合流的切換，操作簡便。



廣泛應用：三通球閥適用于各種介質，包括水、油、氣體、蒸汽等，并且在高溫、高壓等惡劣工況下也有較好的性能表現。它廣泛應用于石油、化工、天然氣、電力等工業領域，特別適用于需要分流或合流流體的管道和設備系統。



進口三通球閥的主要作用是實現流體的分流和合流控制，幫助調節流向和分配流體，因此在工業流程和管道系統中具有重要的作用。在實際應用中，應根據具體的應用場景、流體特性和工作要求來選擇合適的型號和材質的三通球閥，以確保閥門能夠滿足特定的應用需求和工程要求。
